為了防止鍋爐系統的氧腐蝕，國內外研制開發的重要在從給水中除去溶解氧。除氧器法是使軟化水通過除氧器后再供給鍋爐的方法。軟化法可有效地防止硬度成分結垢，能否防止氧腐蝕和腐蝕產物結垢，關鍵要看除氧器的性能。
      除氧器是一類能夠從水中除去氧氣的設備。除氧器種類繁多，較重要的大致可分為以氣體溶解定律（亨利定律）為基礎的熱力除氧器、真空除氧器、解析除氧器，類似于離子交換器的氧化還原樹脂除氧器，利用氧與鐵發生化學反應的鐵屑除氧器等。后二者往往被納入除氧劑法，但從其除氧作用的方式和要有的設備等特征來看，歸入除氧器法則更為合適。
一.熱力除氧器型式及工作原理:
      原理：熱力除氧的原理是根據氣體溶解定律（到爾頓和亨利定律）：任何氣體在水中的溶解度與此氣體在氣水分界面上的分壓力成正比。在敞開設備中水溫升高時，氣水分界面上水蒸氣分壓增大，各種氣體分壓將下降。當水溫達到沸點時，氣水分界面上的水蒸氣壓力與外界壓力相等，其它氣體的分壓降低到零，各種氣體均不能溶于水中，原來溶解在水中的各種氣體將解吸出來。因此熱力除氧不僅能除氧，還能除去水中的CO2等其它氣體。
      《圖1》說明在大氣壓力下，空氣、氧氣、水蒸氣的分壓力，以及氧氣的溶解度與水溫的關系，隨著增高水蒸氣的分壓力也增大，而空氣和氧氣的分壓力在100℃時降低到零，水中的溶解氧也降低到零。水中含氧量與溫度、壓力的關系見《表1》。
《圖1》

                         大氣壓力下氧氣在水中的溶解度

水中氧的含量與溫度和壓力的關系《表1》

      熱力除氧器一般由脫氣塔和貯水箱組成，其系統圖如《圖2》所示。不同的熱力除氧器在結構上的主要差別在脫氣塔。按照工作壓力可將熱力除氧器分為低壓熱力除氧器（工作蒸汽壓力為0.02Mpa，水溫104℃）和高壓熱力除氧器（工作蒸汽壓力大于0.32Mpa，水溫大于145℃）。按水的加熱方式可分為淋盤式、噴霧式、和旋膜式等多種。我廠生產的常用的除氧器有：CYA型噴霧式除氧器、GCY型常溫過濾式除氧器、YDX型旋膜式除氧器等。
《圖2》熱力除氧系統圖

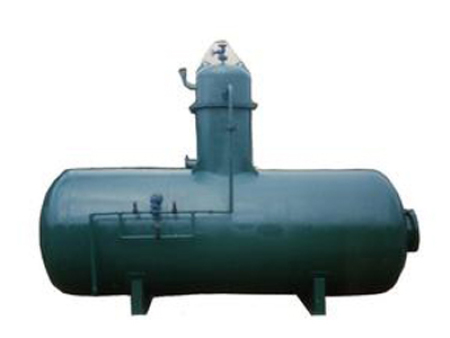

噴霧式除氧器：
      需要除氧的含氧水經過除氧頭中的噴嘴霧化成細滴，霧狀的水滴在經過填料層落至除氧水貯水箱內。蒸氣由下而上的流動以加熱水滴，被除去的氧氣和部分蒸氣由頂部排氣管排出。與淋水盤式除氧器相比，噴霧式除氧器具有體積小、重量輕、結構簡單、維護方便、除氧效果好和對進水溫度要求低等優點，因此應用較為廣泛。設備簡圖如《圖3》所示，但實際生產中圖中有的管路接口根據設備使用情況不存在，因此用戶在定貨時應標明使用條件。其主要的性能參數和規格參數分別參見《表2》和《表3》
性能參數：《表2》

規格參數《表3》

《圖3》

1.安全閥  2.截止閥  3.壓力式溫度計  4.溫度計  5.壓力調節閥  6.進氣閘閥  7.液位繼電器  8.補給水閘閥  9.給水調節閥  10.液位計

二.安裝
1、設備安裝時要保持水箱水平，兩鞍式支座的高度差應控制在10mm以內。
2、除氧器在和水封連接前應按0.2Mpa壓力進行水壓試驗。
3、液位繼電器按液位的極限進行調整。通常液位上限距上筒壁300mm，液位下限距上筒壁500mm，液位繼電器是控制水泵還是發出警報由系統設計部門決定。
4、兩個鞍式支座其中一個是固定的，另一個是活動式的，活動支座的下面設有墊板與水泥基礎相連接。
5、設備在運行前應檢查水位控制裝置，蒸氣壓力調節閥，液位繼電器，其它閥門等儀表的工作是否正常，然后開啟給水閥及上部的排氣閥，徐徐開啟蒸氣調壓閥，待水位達到正常值時開啟給水泵。原水箱內的水可以通過水泵循環管打回給水箱，經加熱后即為合格的除氧水。
6、設備在使用前，應在其內表面涂刷瀝青鍋爐漆。

三、使用說明:

1、安裝完畢需整體用壓力為0.4Mpa左右的干凈水將整個設備清洗一遍，以便清除殘留在除氧器內的焊渣等雜物。而后進行水壓試驗合格后設備外殼涂上一層石棉泥（或其它保溫層），有關保溫的內容應根據當?shù)氐膶嶋H情況遵循我國動力設施的有關標準執行。
2、噴霧式除氧器的工作壓力0.02Mpa，工作溫度要控制在103～105℃范圍內；
3、除氧器內如發現內部有銹蝕的現象，立即處理并采取防銹措施。
4、進入除氧器的水是經過軟化處理的軟化水或凝結水。
5、進入除氧器的水是均勻的，不許有撞擊現象，以提高設備的使用壽命。
6、除氧器的填料為不銹鋼拉西環。
7、經過除氧器處理的水，噴霧式氧的含量可達到≤0.03mg/L，符合水電部規定的標準。
8、噴霧式除氧器一般可以短時間超負荷20%運行。
9、除氧器水箱的有效容積一般為鍋爐蒸發20分鐘所需的水量，大容量機組可考慮鍋爐蒸發10分鐘所需的水量。
